Powiem Ci szczerze, jeśli masz w domu taką legendarną retro konsolę jak NES, SNES czy N64 i męczysz się z frustrującymi błędami odczytu gier, to bardzo prawdopodobne, że winowajcą jest zużyty lub zabrudzony slot na kartridże. Dobra wiadomość jest taka, że w większości przypadków możesz go samodzielnie odnowić, a nawet wymienić, i to bez specjalistycznych umiejętności czy drogich narzędzi. Głównie skupimy się na kultowym, choć nieco problematycznym, 72-pinowym złączu w NES-ie, bo to on najczęściej dostaje zadyszki.

Dlaczego sloty kartridży przestają działać?

Pamiętasz te czasy, kiedy dmuchało się w kartridże i miało się nadzieję, że to coś da? (Tak, wiem, to było bardziej placebo niż realna pomoc, ale kto by się tym przejmował w latach 90.?). Problem leży zazwyczaj w zużyciu mechanicznym i zabrudzeniach. Metalowe styki wewnątrz slotu z biegiem lat tracą swoją sprężystość. Każde włożenie i wyjęcie kartridża to mikroskopijne tarcie, które stopniowo je niszczy i odkształca. Do tego dochodzi kurz, wilgoć, a nawet utlenianie się metalu – wszystko to utrudnia dobry kontakt elektryczny między konsolą a grą.

W przypadku NES-a ten 72-pinowy konektor to była taka trochę pięta achillesowa. Nintendo zaprojektowało go tak, żeby kartridż siedział ciasno i był chroniony przed kurzem, co miało nadać konsoli bardziej „nowoczesny” wygląd niż te z Atari, gdzie kartridże wkładało się od góry (serio, słyszałeś o tym? Fajny fakt, co nie?). Ale kosztem była trwałość – ciasne spasowanie oznaczało większe tarcie i szybsze zużycie. No i mamy problem.

Odnawianie i wymiana slotu 72-pin w NES

Tutaj masz dwie główne opcje: spróbować reanimować stary slot albo po prostu wymienić go na nowy.

Reanimacja starego slotu 72-pin (tylko dla odważnych!)

Jeśli czujesz się na siłach i masz trochę precyzji, możesz spróbować przywrócić życie oryginalnemu konektorowi.

• Otworzenie konsoli: Najpierw musisz odkręcić obudowę NES-a. Potrzebujesz do tego śrubokrętu krzyżakowego. (Często jest też potrzebny specjalny bit 4.5mm security bit, ale to do otwierania niektórych konsol, nie samego slotu).
• Wyjęcie slotu: Sam slot jest zazwyczaj przykręcony kilkoma śrubkami i połączony z płytą główną. Odkręć je i delikatnie wyjmij konektor.
• Podginanie pinów: To kluczowy i najbardziej ryzykowny krok. Za pomocą cienkiej pęsety lub bardzo małego śrubokręta, delikatnie podginaj każdy pin w górę, aby przywrócić mu sprężystość. Robisz to bardzo ostrożnie, aby go nie złamać! W ten sposób zwiększysz docisk do styków kartridża. To wymaga cierpliwości.
• Czyszczenie: Po podgięciu, oczyść piny i cały slot alkoholem izopropylowym (IPA) 99%. Użyj patyczka higienicznego lub miękkiej szczoteczki. Pozwól wszystkiemu dobrze wyschnąć.

Wymiana slotu 72-pin na nowy (proste i skuteczne!)

To zdecydowanie łatwiejsze i często bardziej trwałe rozwiązanie. Nowe zamienniki są dostępne w sieci za naprawdę niewielkie pieniądze, a często są nawet poprawione względem oryginału, eliminując jego wady konstrukcyjne.

• Otworzenie konsoli i wyjęcie starego slotu: Postępuj tak samo, jak w przypadku reanimacji.
• Włożenie nowego slotu: Po prostu wkładasz nowy konektor w miejsce starego, upewniając się, że jest dobrze osadzony.
• Skręcenie i testowanie: Przykręcasz nowy slot, zamykasz konsolę i… testujesz! To jest naprawdę plug-and-play. Koniec. Serio, to nie jest astrofizyka.

Czyszczenie slotów w SNES i N64

Sloty w Super Nintendo Entertainment System i Nintendo 64 są zazwyczaj dużo trwalsze niż w NES-ie. Kartridże wchodzą luźniej, co generuje mniejsze tarcie i zużycie pinów. Rzadko zdarza się, żeby wymagały wymiany, ale z biegiem lat brud i utlenianie mogą dać o sobie znać.

Tutaj zazwyczaj wystarczy solidne czyszczenie:

• Otwórz konsolę: Tak samo jak w przypadku NES-a, aby dostać się do slotu.
• Czyszczenie IPA: Użyj alkoholu izopropylowego 99% i czegoś do włożenia w slot. Może to być stara karta kredytowa owinięta w kawałek szmatki nasączonej IPA, albo specjalna gąbka do czyszczenia styków. Wkładasz i wyciągasz ją kilkukrotnie, aby wyczyścić wszystkie piny.

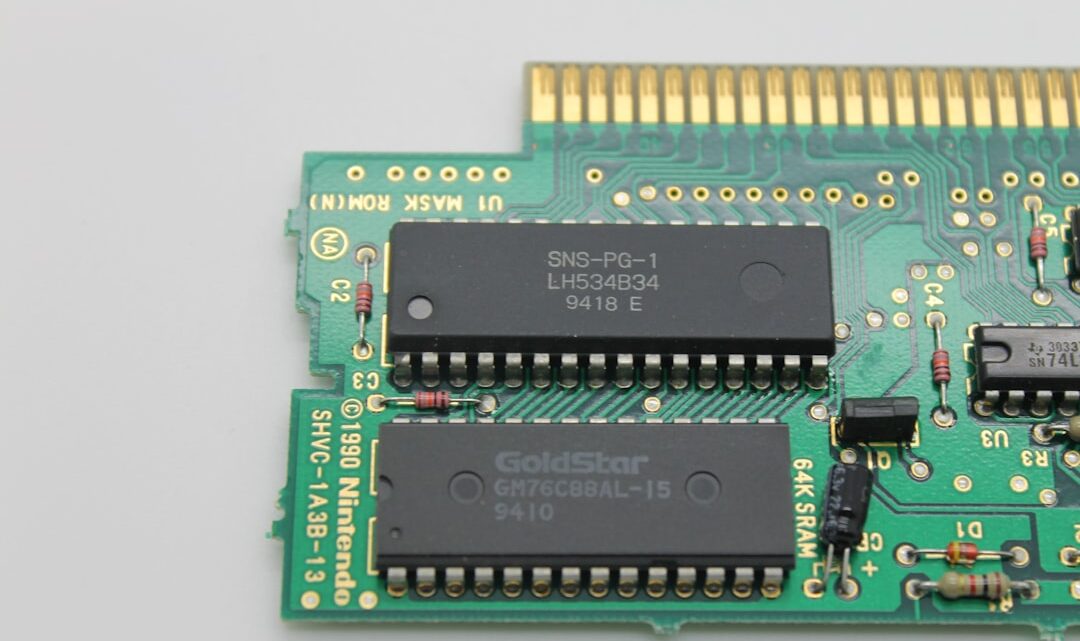

• Czyszczenie kartridży: Nie zapomnij też o samych kartridżach! Czyste styki na grze to podstawa. Możesz użyć wacika nasączonego IPA lub nawet zwykłej, białej gumki do mazania (serio, potrafi zdziałać cuda!) do przetarcia złotych styków na kartridżu.

Kilka ogólnych wskazówek

• Zawsze odłącz konsolę od zasilania! To podstawa bezpieczeństwa.
• Używaj odpowiednich narzędzi: Dobre śrubokręty to podstawa, żeby nie zniszczyć główek śrub.
• Cierpliwość: Nie spiesz się. Robisz to dla siebie i swojej ulubionej konsoli.
• Testuj: Po każdym kroku, jeśli to możliwe, przetestuj konsolę, zanim całkowicie ją zamkniesz.

I co, da się? Pewnie, że tak! Kto wie, może to początek Twojej przygody z moddingiem retro konsol? Albo po prostu będziesz mógł wreszcie grać bez dmuchania w kartridże i frustrujących resetów. Sprawdź sam!

Najczęstsze pytania

Czy zamienniki slotów są tak samo dobre jak oryginalne?

Tak, często są nawet lepsze! Wielu producentów zamienników poprawiło konstrukcję, aby były trwalsze i mniej podatne na zużycie niż oryginalne złącza.

Co to jest alkohol izopropylowy (IPA)?

IPA to specjalny alkohol używany do czyszczenia elektroniki. Szybko odparowuje i nie zostawia osadów, co czyni go idealnym do czyszczenia styków i podzespołów.

Czy mogę uszkodzić konsolę, próbując to zrobić?

Jeśli będziesz postępować ostrożnie, nie użyjesz nadmiernej siły i odłączysz konsolę od prądu, ryzyko uszkodzenia jest minimalne. To raczej prosta operacja.
