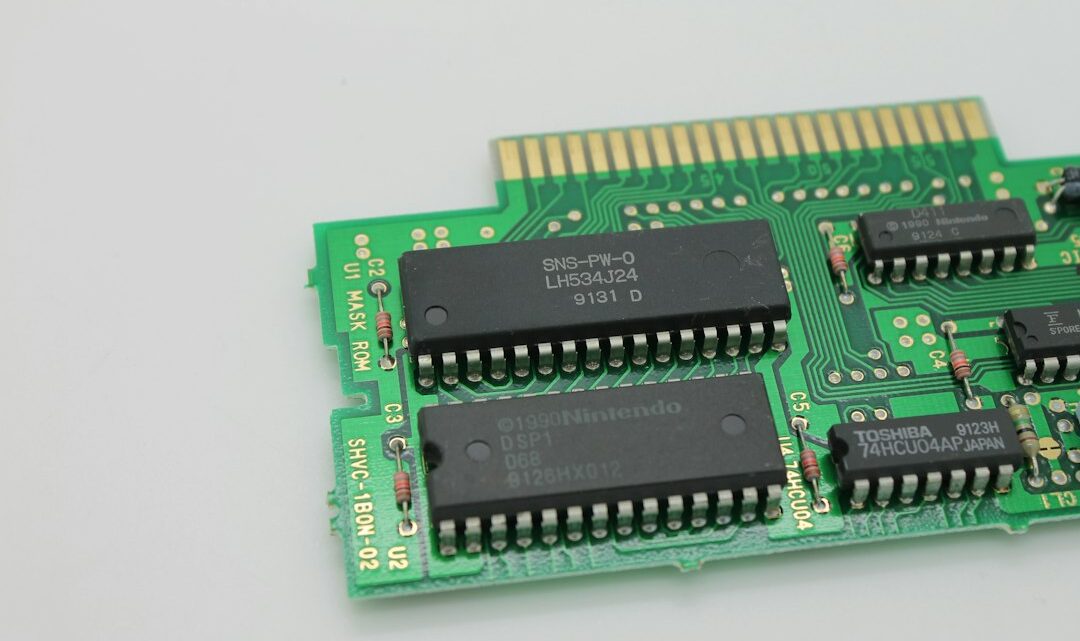

Wymiana RAM SNES N64 – Naprawa błędów graficznych

Jeśli Twoja ukochana, wiekowa konsola SNES albo N64 zaczyna kaprysić – gubią się tekstury, obraz migocze, gry się wieszają albo masz po prostu czarny ekran – to najprawdopodobniej problem leży w uszkodzonej pamięci RAM lub VRAM. Diagnozowanie i wymiana tych układów to ratunek dla wielu retro konsol, który przywraca im stabilność i eliminuje irytujące błędy graficzne. To naprawdę jest do zrobienia, choć wymaga trochę precyzji i odpowiednich narzędzi, ale powiem ci, satysfakcja z uratowania klasyka jest bezcenna!

Dlaczego pamięć RAM/VRAM pada w retro konsolach?

Zacznijmy od podstaw, bo wiesz, zanim coś naprawisz, dobrze jest zrozumieć, czemu w ogóle się psuje. Konsole takie jak SNES czy N64 mają swoje lata. Elektrolityczne kondensatory wysychają, luty pękają (tzw. zimne luty), a same układy scalone, w tym pamięci, po prostu się zużywają. Ciągłe nagrzewanie i chłodzenie robi swoje – materiały rozszerzają się i kurczą, co po dekadach prowadzi do mikropęknięć w strukturze chipów albo ich połączeniach z płytą. Zresztą, zdarzało się też, że w niektórych partiach fabrycznie montowano gorszej jakości komponenty. Kto by pomyślał, prawda? A wiesz co jest jeszcze fajne? Często problemem nie jest cały chip, tylko jedno, malutkie połączenie w środku. Ale dobra, wracając do tematu.

Diagnozowanie problemów z pamięcią w SNES

SNES ma kilka układów pamięci: główny RAM (WRAM) oraz VRAM (Video RAM), który odpowiada za dane graficzne. To właśnie VRAM najczęściej daje o sobie znać wizualnymi błędami.

• Objawy:
• Glitche graficzne: Rozmazane tekstury, losowe piksele, dziwne kolory.
• Błędy w tle lub sprite’ach: Obiekty znikają lub są wyświetlane nieprawidłowo.
• Czarny ekran: Konsola startuje, słychać dźwięk, ale obrazu brak (lub tylko tło).
• Zacięcia (freezy): Gra po prostu staje w miejscu, często w konkretnych momentach.

• Diagnostyka:
• Inspekcja wizualna: To podstawa. Otwórz konsolę (śrubokrętem security bit, bez niego ani rusz!), przyjrzyj się dokładnie płycie głównej. Szukaj przebarwień wokół chipów pamięci, zwłaszcza tych, które mocniej się grzeją. Czasem widać nawet mikropęknięcia na lutach, albo lekkie pęknięcia na samym chipie.
• Testowanie grami: Jeśli masz kilka gier, spróbuj każdej. Jeśli błędy pojawiają się w każdej, to problem jest systemowy, czyli prawdopodobnie pamięć. Jeśli tylko w jednej, to może cartridge.
• Metoda „na ucisk”: Delikatnie uciskaj palcem poszczególne chipy pamięci podczas grania. Jeśli obraz nagle się poprawi lub pogorszy, to jest spora szansa, że ten konkretny układ ma problem z połączeniem. (Ale bądź ostrożny, nie naciskaj za mocno, żeby czegoś nie uszkodzić!)

Wymiana pamięci w SNES

W SNES-ie układy pamięci są zazwyczaj w obudowach DIP (Dual In-line Package) lub SOJ (Small Outline J-lead), co, powiem ci, jest dużo prostsze do wylutowania niż te mikroskopijne chipy w nowszych konsolach.

• Narzędzia:
• Lutownica hot-air (stacja lutownicza na gorące powietrze): Kluczowa do bezpiecznego wylutowania bez uszkodzenia ścieżek. Bez niej jest trudno, choć niektórzy próbują z klasyczną i odsysaczem.
• Topnik (flux): Bez niego ani rusz! Pomaga stopić cynę równomiernie i chroni przed przegrzaniem.
• Odsysacz do cyny/plecionka: Do usuwania resztek cyny.
• Pęseta i precyzyjne szczypce: Do manipulowania małymi elementami.
• Nowe układy pamięci: Muszą być kompatybilne. Zazwyczaj są to układy 8-bitowe DRAM. Sprawdź oznaczenia na oryginalnych chipach! (Wiesz, co to znaczy, nie? To takie numery i kody, które określają model i producenta.)
• Alkohol izopropylowy (IPA): Do czyszczenia płyty.

• Kroki wymiany:

1. Odłącz zasilanie i wyjmij baterię: Bezpieczeństwo przede wszystkim, no nie?

2. Zlokalizuj uszkodzony układ: Po diagnostyce powinieneś wiedzieć, który to.

3. Nałóż topnik: Obficie na wszystkie nóżki chipa.

4. Wylutowanie: Używając hot-air, równomiernie podgrzewaj układ. Gdy cyna się roztopi, delikatnie podważ chip pęsetą i zdejmij go z płyty. Nie szarp!

5. Czyszczenie padów: Odsysaczem lub plecionką usuń starą cynę z padów (miejsc, gdzie były luty). Upewnij się, że pady są czyste i równe.

6. Lutowanie nowego układu: Nałóż odrobinę topnika na pady, ustaw nowy układ pamięci, upewniając się, że jest w odpowiedniej orientacji (zwróć uwagę na „kropkę” lub „wcięcie” na chipie, które wskazuje pin 1). Przylutuj każdą nóżkę. Możesz użyć klasycznej lutownicy z cienkim grotem, albo hot-air. Jeśli hot-air, to znowu równomierne grzanie z dodatkiem topnika.

7. Czyszczenie: Umyj całą powierzchnię alkoholem izopropylowym, żeby usunąć resztki topnika.

Diagnozowanie i wymiana pamięci w N64

N64 to już trochę inna bajka. Ma jeden typ pamięci – RDRAM (Rambus DRAM), zunifikowaną dla CPU i GPU. Zazwyczaj jest 9 takich układów na płycie.

• Objawy:
• Zniekształcenia tekstur: Widoczne w trójwymiarowych modelach.
• Przesunięcia geometrii: Obiekty są pocięte lub źle wyświetlane.
• „Ghosting” obrazu: Widoczne cienie lub duplikaty obiektów.
• Wieszanie się konsoli: Podobnie jak w SNES, ale często po intensywnym ładowaniu grafiki.
• Zielony/czarny ekran: Konsola włącza się, ale bez obrazu lub z błędnym.

• Diagnostyka:
• Wizualna: Tak samo jak w SNES. RDRAM-y są mniejsze, ale objawy uszkodzenia wizualnego (przebarwienia, uszkodzenia laminatu pod chipem) są takie same.
• Testy diagnostyczne: Istnieją specjalne cartridże diagnostyczne (np. 64drive, EverDrive 64) z programami do testowania pamięci. To najlepsza metoda w N64, bo dokładnie pokaże, który z 9 układów jest uszkodzony.
• Przegrzewanie: Czasem delikatne podgrzanie chipów hot-airem (krótkotrwale) może tymczasowo „naprawić” problem, co wskazuje na zimne luty lub uszkodzenie termiczne. (Ale to tylko test, nie naprawa!)

Wymiana pamięci w N64

Układy RDRAM w N64 są w obudowach TSOP (Thin Small Outline Package). Są malutkie i ciasno upakowane, więc precyzja jest tu mega ważna.

• Narzędzia: Te same co do SNES, ale z jeszcze większym naciskiem na bardzo cienkie groty lutownicze (jeśli używasz klasycznej) i delikatne ustawienia hot-air.
• Nowe układy pamięci: Muszą to być RDRAM o odpowiednich specyfikacjach (np. 4MB, 9 sztuk na płycie głównej N64). Szukaj oryginalnych części lub zamienników o tych samych oznaczeniach.

• Kroki wymiany:

1. Przygotowanie: Otwórz konsolę, odłącz zasilanie, usuń Jumper/Expansion Pak.

2. Zlokalizuj: Na podstawie testów diagnostycznych lub wizualnych.

3. Topnik: Obficie na chipa.

4. Wylutowanie hot-air: Ostrożnie podgrzewaj układ. Ważne, żeby nie przegrzać sąsiednich komponentów. Czasem warto zasłonić je taśmą kaptonową. Gdy cyna puści, zdejmij układ pęsetą.

5. Czyszczenie padów: Dokładnie oczyść pady. Pamiętaj, są bardzo małe i delikatne.

6. Lutowanie nowego układu: Ustaw nowy RDRAM z właściwą orientacją (znowu kropka/wcięcie!). Przylutuj używając hot-air, z naciskiem na to, żeby każdy pin miał dobre połączenie. Czasem wystarczy odrobina cyny na końcu grota i delikatne „muskanie” każdego pinu.

7. Czyszczenie: IPA, jak zawsze.

Kilka złotych rad na koniec

• Ćwicz! Jeśli nigdy tego nie robiłeś, kup jakąś starą, zepsutą płytę główną (np. z PC, starego routera) i poćwicz wylutowywanie i lutowanie podobnych układów. Poważnie, to robi różnicę.
• ESD: Zawsze używaj opaski antystatycznej! Elektronika jest wrażliwa na wyładowania.
• Cierpliwość: To nie jest wyścig. Poświęć sobie odpowiednio dużo czasu. Spiesz się powoli, co nie?
• Dobra wentylacja: Opary z topnika i cyny nie są zdrowe. Otwórz okno albo użyj wyciągu.
• Kupuj markowe komponenty: Jeśli już kupujesz nowe chipy, staraj się brać od sprawdzonych dostawców.

Naprawa pamięci w retro konsolach to nie czarna magia, ale wymaga precyzji i trochę wprawy. Ale wyobraź sobie minę znajomych, kiedy pokażesz im SNES-a, który znowu działa jak nowy, tylko dlatego, że ty go reanimowałeś! A co, jeśli problem leży głębiej, w samym procesorze?

Najczęstsze pytania

Czy mogę użyć zwykłej lutownicy do wymiany pamięci?

Tak, ale jest to znacznie trudniejsze i wiąże się z większym ryzykiem uszkodzenia ścieżek lub samego układu. Lutownica hot-air jest zdecydowanie zalecana dla bezpieczeństwa i efektywności.

Skąd mam wiedzieć, które chipy pamięci mam kupić?

Sprawdź dokładnie oznaczenia na oryginalnych chipach na płycie głównej (nazwa producenta i numer modelu). Następnie poszukaj ich w sklepach z elektroniką lub u dystrybutorów części zamiennych.

Czy wymiana pamięci wpłynie na moje zapisy gier?

Nie, wymiana pamięci RAM/VRAM na płycie głównej nie wpływa na zapisy gier, które są przechowywane w pamięci EEPROM/Flash w kartridżach lub w wewnętrznej baterii podtrzymującej RAM w niektórych grach.
